Drut Inconel 600 ASTM B166
Nikiel-Chrom-Żelazo stałe-Stop wzmocniony roztworem-do wysokich temperatur|Odporny na korozję i utlenianie|ASTM B166 / AMS 5665
Drut Inconel 600 (UNS N06600) to drut ze stopu-chromu-żelaza-odpornego na korozję-. Zapewnia doskonałą odporność na utlenianie i odporność na pękanie korozyjne pod wpływem-jonów chlorkowych, a także dobrą wytrzymałość-w wysokiej temperaturze i urabialność. ASTM B166 to jedna z najważniejszych norm produktowych dla drutu Inconel 600.
ASTM B166 wyraźnie obejmuje drut-obrabiany na zimno N06600 i określa wytrzymałość na rozciąganie oraz wymagania dotyczące testów uzwojenia w oparciu o średnicę i stan drutu. Lork dostarcza drut precyzyjny, włókna ciągłe, drut sprężynowy, drut zabezpieczający i drut zwinięty Inconel 600 zgodnie z normą ASTM B166 oraz zapewnia odpowiedni skład chemiczny, właściwości mechaniczne, wymiary i dokumentację jakości.
Drut Inconel 600 jest dostarczany w trzech stanach: wyżarzany,-odpuszczany sprężynowo i-ciągniony na zimno. Stan wyżarzony jest miękki, o doskonałej plastyczności i wydłużeniu nie mniejszym niż 30%, nadający się do późniejszego zginania, oplatania lub kształtowania. Stan odpuszczony sprężyn to stan-wzmocniony po obróbce na zimno, o wytrzymałości na rozciąganie sięgającej 1103–1379 MPa. Nadaje się do produktów końcowych, takich jak sprężyny i druty zabezpieczające, które wymagają wytrzymałości i nie wymagają późniejszej obróbki starzeniowej. Stan-ciągnienia na zimno jest stanem pośrednim pomiędzy nimi i można go dostosować do specyficznych wymagań klienta dotyczących wytrzymałości i plastyczności.
Dopuszczalne różnice w średnicy-drutu obrobionego na zimno
| Średnica | Dopuszczalne odchylenia (±) |
| Φ Mniejszy lub równy 0,112 mm | 0,005 mm |
| 0,112-0,201 mm | 0,006 mm |
| 0,201-0,378 mm | 0,008 mm |
| 0,378-0,505 mm | 0,010 mm |
| 0,505-0,79 mm | 0,013 mm |
| 0,79-1,14 mm | 0,015 mm |
| 1,14-2,01 mm | 0,018 mm |
| 2,01-4,76 mm | 0,025 mm |
| 4,76-7,93 mm | 0,051 mm |
| 7,93-14,3 mm | 0,076 mm |
Dane oparte są na specyfikacji ASTM B166.
składnik chemiczny
| Element | Treść(%) |
| Ni | min72,00 |
| Kr | 14.00 – 17.00 |
| Fe | 6.00 – 10.00 |
| Mn | maks. 1,00 |
| Si |
maks. 0,50 |
| Cu | maks. 0,50 |
| C | maks. 0,15 |
| S | maks. 0,015 |
Dane oparte są na specyfikacji ASTM B166 / UNS N06600.
Właściwości mechaniczne
1. Typowe wartości
| Wyżarzone | Wiosenny temperament | |
| Wytrzymałość na rozciąganie | 552 – 793 MPa | 1172 – 1276 MPa |
| Granica plastyczności 0,2% | min210 MPa | min 900 MPa |
| Wydłużenie | min30% | 2 – 10% |
Podane dane są typowymi wartościami referencyjnymi; rzeczywiste dane są określone w MTC.
2. Właściwości mechaniczne walcówki-obrabianej na zimno w kręgach
| Stan i wymiary | Wytrzymałość na rozciąganie |
| Wyżarzone (Φ < 0,81 mm) | 552 – 793 MPa |
| Wyżarzone (Φ większe lub równe 0,81 mm) | 552 – 724 MPa |
| Obrobione na zimno-, o regularnym temperamencie, wszystkie rozmiary | min. 827 MPa |
| Zimny-obrobiony, wiosenny temperament | maks. 1138 MPa |
3. Wytrzymałość na rozciąganie materiału-odpuszczanego sprężynowo w różnych rozmiarach
| wymiary | Wytrzymałość na rozciąganie |
| Φ Mniejszy lub równy 1,45 mm | min. 1276 MPa |
| 1,45-2,90 mm | min. 1207 MPa |
| 2,90-5,82 mm | min. 1172 MPa |
| 5,82-8,36 mm | min. 1138 MPa |
| 8,36-9,53 mm | min. 1103 MPa |
| 9,53-12,7 mm | min. 1069 MPa |
| 12,7-14,3 mm | min 965 MPa |
Dane oparte są na specyfikacji ASTM B166 / UNS N06600.

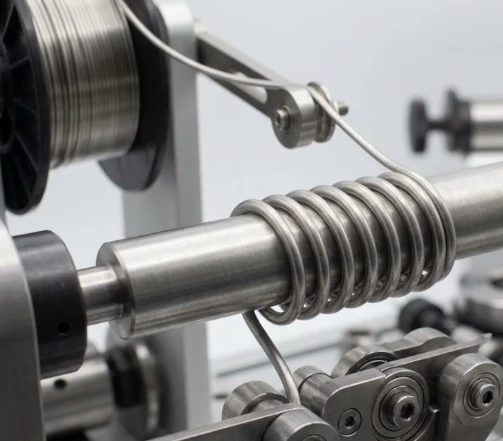

Próba uzwojenia
Test owijania to jedna z kluczowych-nieniszczących/fizycznych metod oceny stosowanych do oceny ciągliwości, jakości powierzchni i odporności na pękanie-ciągnionego na zimno drutu i cienkiego drutu Inconel 600 (UNS N06600).
Zgodnie ze specyfikacją ASTM B166 dotyczącą drutu-obrobionego na zimno, test owijania przeprowadza się w następujących warunkach:
Stan i średnica materiału żarnika:Drut wyżarzany i odpuszczany konwencjonalnie, niezależnie od rozmiaru, badany jest wokół trzpienia o własnej średnicy. Druty hartowane-sprężynowo rozróżnia się według średnicy: druty o średnicy nie większej niż 5,82 mm są nawinięte na trzpień o własnej średnicy, a druty o średnicy większej niż 5,82 mm są nawinięte na trzpień o średnicy dwukrotnie większej od jego średnicy.
Metoda badania:Nawiń drut w sposób ciągły przez 8 zwojów, tworząc zamkniętą spiralę (o skoku w przybliżeniu równym średnicy drutu) wokół trzpienia o określonej średnicy.
Kryteria akceptacji:Po nawinięciu drut nie może wykazywać pęknięć ani mieć „kamienistej” lub „pomarańczowej-skórki”.
Notatka:Powyższe wymagania eksploatacyjne nie mają zastosowania do drutu, który został wyprostowany i przecięty.
Grupa Lorka
Dział Operacji Marketingowych
E-mail:claire@lorkgroup.com
WhatsApp:+86 19937075488
Popularne Tagi: Inconel 600, Alloy 600, drut niklowy, UNS N06600, W.Nr. 2.4816, ASTM B166, stop niklu-chromu-żelaza, drut sprężynowy, drut zabezpieczający, drut spawalniczy, drut grzewczy oporowy
You Might Also Like
Wyślij zapytanie
